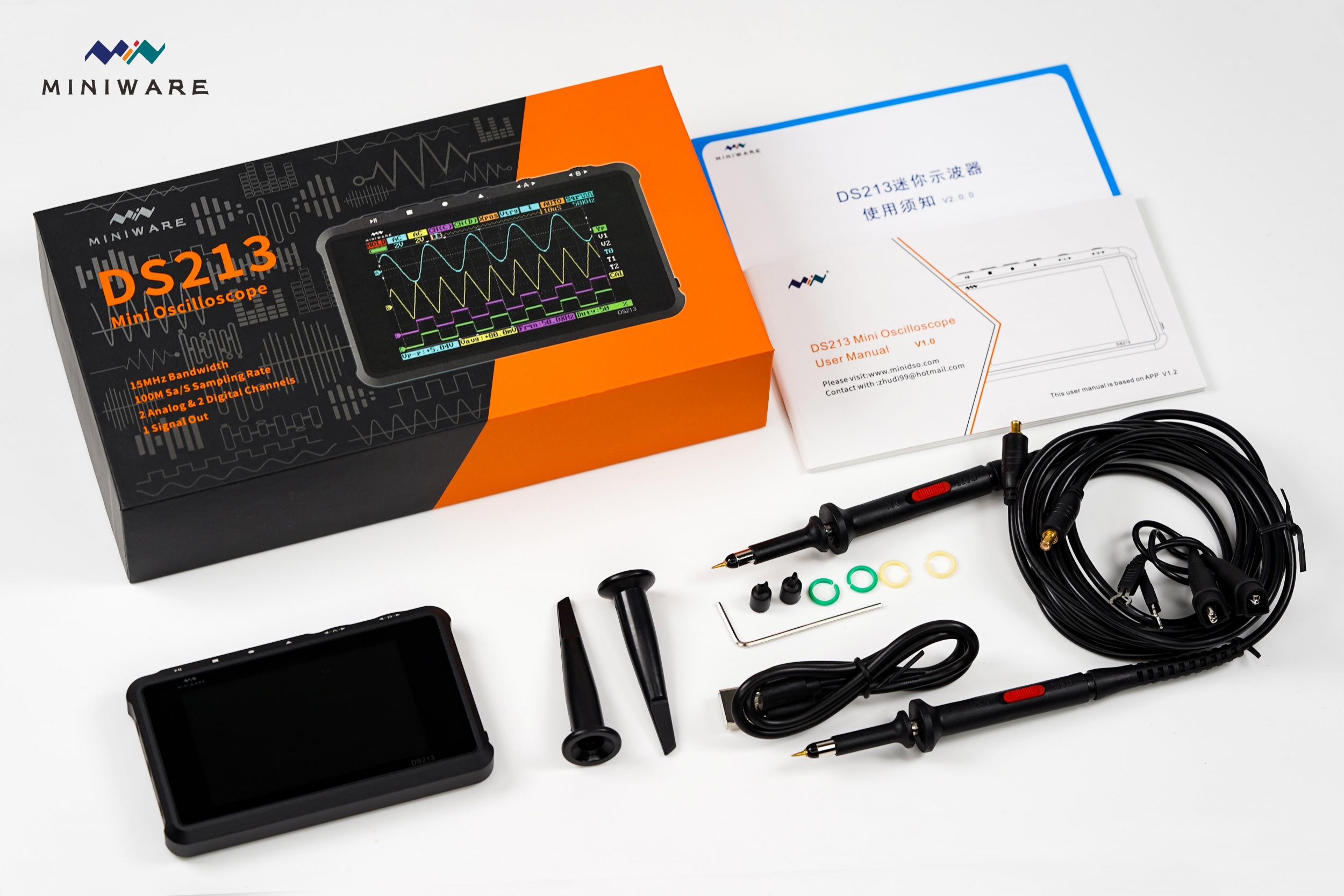

迷你示波器--DS213

体积小、重量轻,便于携带,可手持操作;
可以存储波形数据,波形分析对比更加高效直观;
多种触发方式,支持正负边沿触发、逻辑触发、脉冲宽度触发;
强大的波形处理能力,能自动测量电压、频率、脉冲宽度等参数。

模拟通道数:2([CH_A] [CH_B])
数字通道数:2([CH_C] [CH_D])
软触发类型:正负边沿触发、脉冲宽度触发、逻辑触发
采样模式:实时采样
采样率:100M Sa/s
电池供电:1000mAh
尺寸:99.5mm(长)x58.5mm(高)x13.5mm(厚)
重量:129g(含电池)

迷你示波器--DS213

选择规格数量

请勾选您要的商品信息!

产品详情 产品特点 产品参数

        DS213是一台基于ARM Cortex M3内核的、5踪4线通用型电子工程任务数字存储示波器。DS213采用FPGA对外接ADC的管理控制和数据缓存的工作模式,提供4个应用程序分区,可用于装载和升级最多4个不同的应用程序固件;内置8MB的U盘,可存储波形以及升级系统固件。示波器代码应用层开源,用户可根据需求随心开发示波器固件。


体积小、重量轻,便于携带,可手持操作;

可以存储波形数据,波形分析对比更加高效直观;

多种触发方式,支持正负边沿触发、逻辑触发、脉冲宽度触发;

强大的波形处理能力,能自动测量电压、频率、脉冲宽度等参数。


技术参数:

主控CPU:ARM Cortex M3

FIFO及控制:FPGA

ADC:HWD9288-100

模拟通道数:2([CH_A] [CH_B])

数字通道数:2([CH_C] [CH_D])

运算通道数:INV [CH_A]、INV [CH_B] 、[CH_A]+[CH_B]、 [CH_A]-[CH_B]、[CH_C]&[CH_D]、[CH_C] | [CH_D]

垂直灵敏度:10mV-10V/div(1-2-5 STEP)(采用x1探头时)

                    100mV-100V/div(1-2-5 STEP)(采用x10探头时)

垂直分辨率:8 bits

存储深度:4通道4*4K

输入耦合方式:直流、交流

最大输入电压:±40Vpp 采用x1探头时

                        ±400Vpp 采用x10探头时

软触发类型:正负边沿触发、脉冲宽度触发、逻辑触发

触发模式:自动、标准、单次、即时扫描

触发源:[CH_A] [CH_B] [CH_C] [CH_D]

信号源:方波:10Hz到8MHz共20档3Vpp信号源

正弦波、三角波、锯齿波:10Hz到20KHz共11档3Vpp信号源

文件储存容量:内置8M USB盘

文件储存格式:BMP、BUF、CSV

自动测量类型:最大值、最小值、峰峰值、平均值、有效值、频率、周期、脉宽、占空比

光标测量:时间值、幅度值

显示模式:4线显示:1线:[CH_A],HIDE

2线:[CH_B],HIDE

3线:[CH_C],REC_1,REC _2,REC _3,REC _4,HIDE

4线:[CH_D],[CH_A]+[CH_B],[CH_A]-[CH_B],[CH_C]&[CH_D],[CH_C] | [CH_D],HIDE

采样模式:实时采样

采样率:100M Sa/s

电池供电:1000mAh

尺寸:99.5mm(长)x58.5mm(高)x13.5mm(厚)

重量:129g(含电池)

认证:CE、FCC


暂无评价

产品详情

        DS213是一台基于ARM Cortex M3内核的、5踪4线通用型电子工程任务数字存储示波器。DS213采用FPGA对外接ADC的管理控制和数据缓存的工作模式,提供4个应用程序分区,可用于装载和升级最多4个不同的应用程序固件;内置8MB的U盘,可存储波形以及升级系统固件。示波器代码应用层开源,用户可根据需求随心开发示波器固件。


产品特点

体积小、重量轻,便于携带,可手持操作;

可以存储波形数据,波形分析对比更加高效直观;

多种触发方式,支持正负边沿触发、逻辑触发、脉冲宽度触发;

强大的波形处理能力,能自动测量电压、频率、脉冲宽度等参数。


产品参数

技术参数:

主控CPU:ARM Cortex M3

FIFO及控制:FPGA

ADC:HWD9288-100

模拟通道数:2([CH_A] [CH_B])

数字通道数:2([CH_C] [CH_D])

运算通道数:INV [CH_A]、INV [CH_B] 、[CH_A]+[CH_B]、 [CH_A]-[CH_B]、[CH_C]&[CH_D]、[CH_C] | [CH_D]

垂直灵敏度:10mV-10V/div(1-2-5 STEP)(采用x1探头时)

                    100mV-100V/div(1-2-5 STEP)(采用x10探头时)

垂直分辨率:8 bits

存储深度:4通道4*4K

输入耦合方式:直流、交流

最大输入电压:±40Vpp 采用x1探头时

                        ±400Vpp 采用x10探头时

软触发类型:正负边沿触发、脉冲宽度触发、逻辑触发

触发模式:自动、标准、单次、即时扫描

触发源:[CH_A] [CH_B] [CH_C] [CH_D]

信号源:方波:10Hz到8MHz共20档3Vpp信号源

正弦波、三角波、锯齿波:10Hz到20KHz共11档3Vpp信号源

文件储存容量:内置8M USB盘

文件储存格式:BMP、BUF、CSV

自动测量类型:最大值、最小值、峰峰值、平均值、有效值、频率、周期、脉宽、占空比

光标测量:时间值、幅度值

显示模式:4线显示:1线:[CH_A],HIDE

2线:[CH_B],HIDE

3线:[CH_C],REC_1,REC _2,REC _3,REC _4,HIDE

4线:[CH_D],[CH_A]+[CH_B],[CH_A]-[CH_B],[CH_C]&[CH_D],[CH_C] | [CH_D],HIDE

采样模式:实时采样

采样率:100M Sa/s

电池供电:1000mAh

尺寸:99.5mm(长)x58.5mm(高)x13.5mm(厚)

重量:129g(含电池)

认证:CE、FCC
